Вся правда о секционных воротах

Секционные ворота бывают двух видов: Бытовые (гаражные) для частного сектора и Промышленные – предназначены для промышленных объектов и высокой интенсивности эксплуатации.

В этой статье мы расскажем про секционные гаражные (бытовые) ворота.

Эти ворота предназначены только для бытового применения в частном секторе: частные дома, коттеджи, дачи, гаражи, подземные парковки. И все остальные объекты, где не требуется высокая интенсивность использования ворот.

Производители секционных ворот

На рынке России более 95% всех ворот продаются от трех основных производителей.

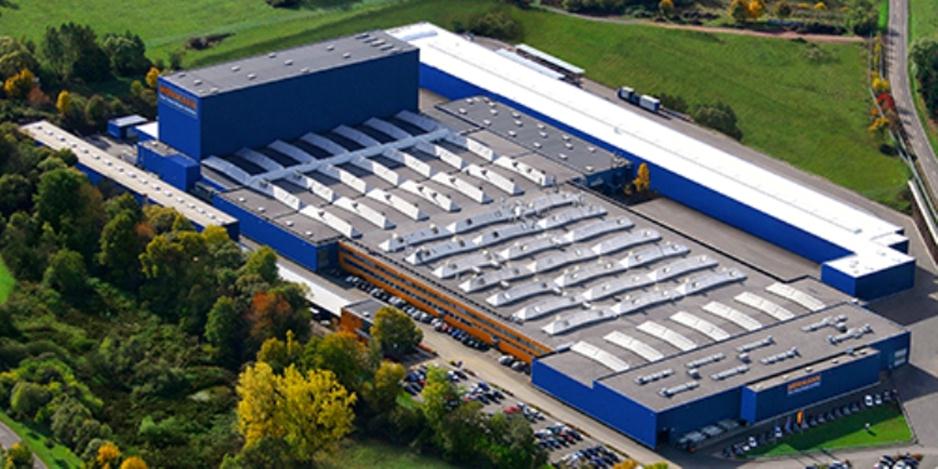

Хёрманн (Германия). Ворота от Европейского лидера производятся на заводе Hörmann KG Ichtershausen в Германии.

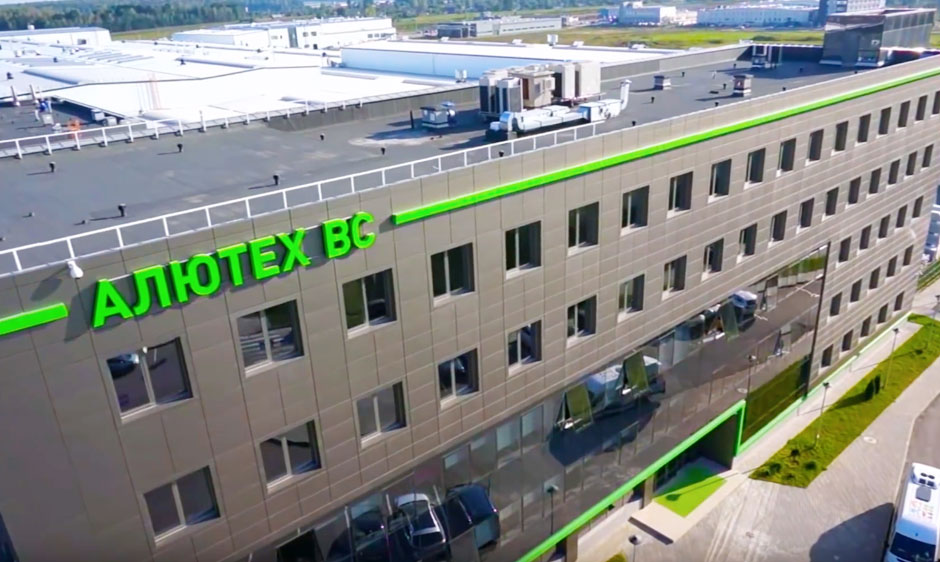

Алютех с двумя заводами: в Минске и Новосибирске. Минск производит ворота для западной части России, Новосибирск - для восточной ее части.

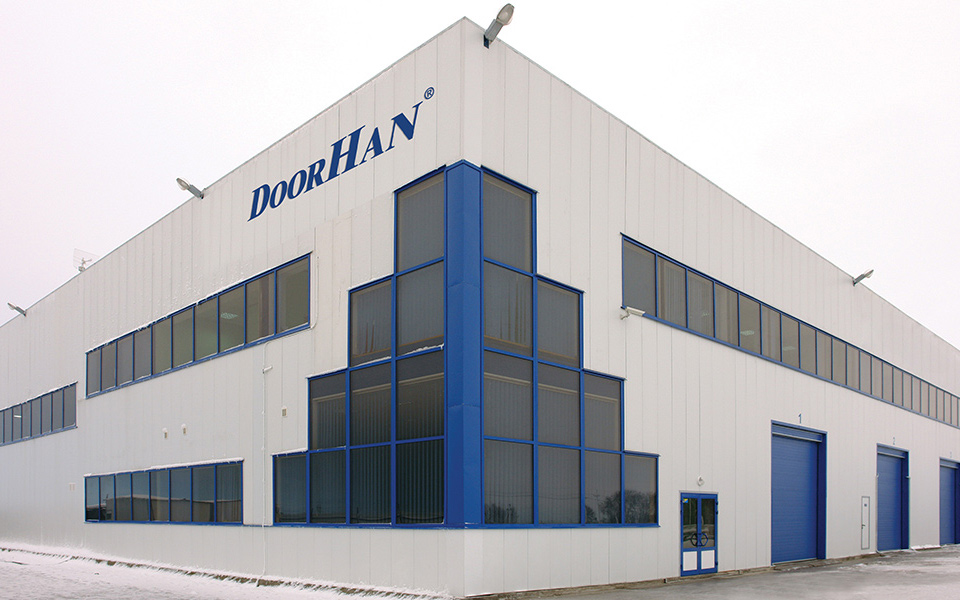

Дорхан с головным производством под Москвой и заводами во всех крупных городах России. Всего около 20 заводов.

Другие производители

Заубер, Цайгер, Ритерна и остальные производители ворот. Но их производство настолько мало, что общая доля на рынке незначительна и имея локальное значение, в расчет может не браться. И самое главное - в связи с малой представленностью на рынке, по ним возникают вопросы по запчастям с сервисным обслуживанием и ремонтом.

Монтаж ворот

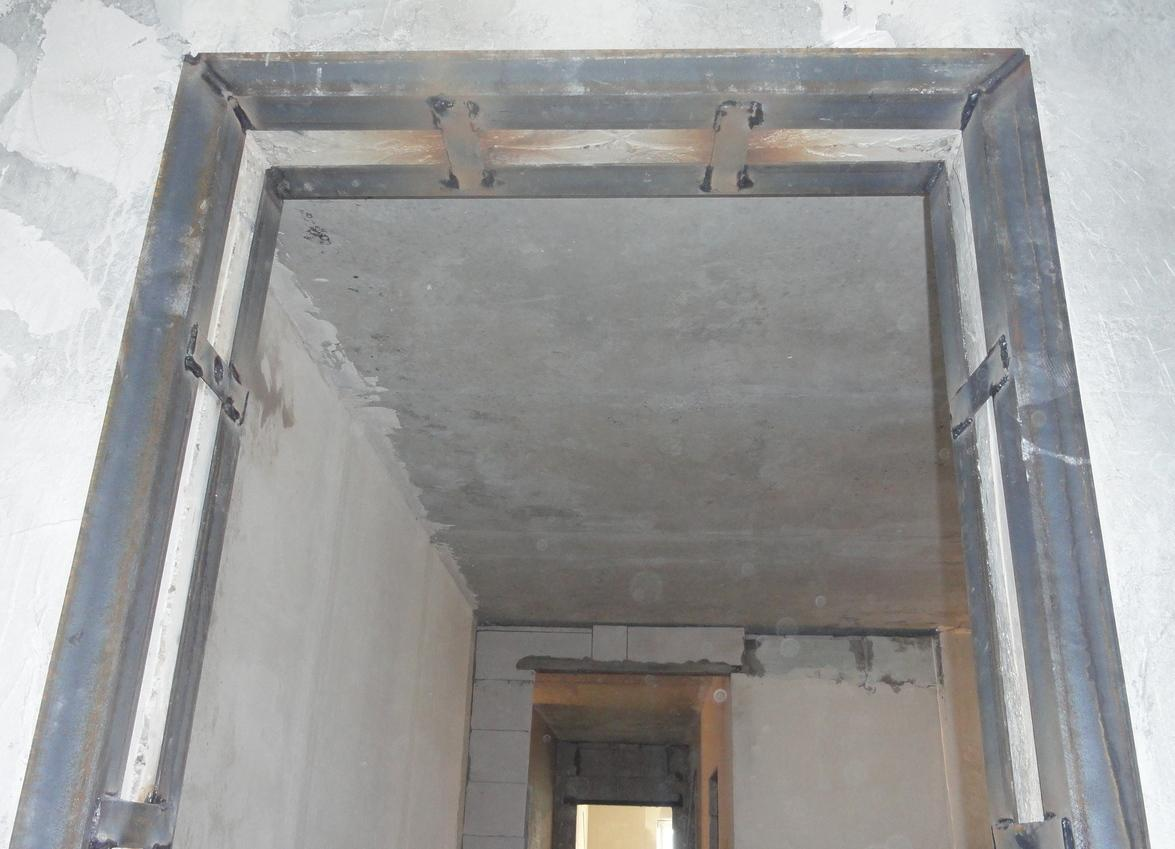

Перед началом монтажа должны быть подготовлены стены и пол в строении. Поверхность стен должны быть вертикальные и находиться в одной плоскости с перемычкой над воротами (притолока). Пол должен иметь финишное, чистовое покрытие (стяжка, плитка и др.). Стены иметь чистовую отделку. Материал стен должен выдержать монтаж дюбелями (10-12 штук) с учетом веса ворот. Ориентировочно ворота весят около 100 кг. Если материал стен недостаточно плотный, необходимо выполнить обрамление проема стальным уголком минимум 70х70 мм.

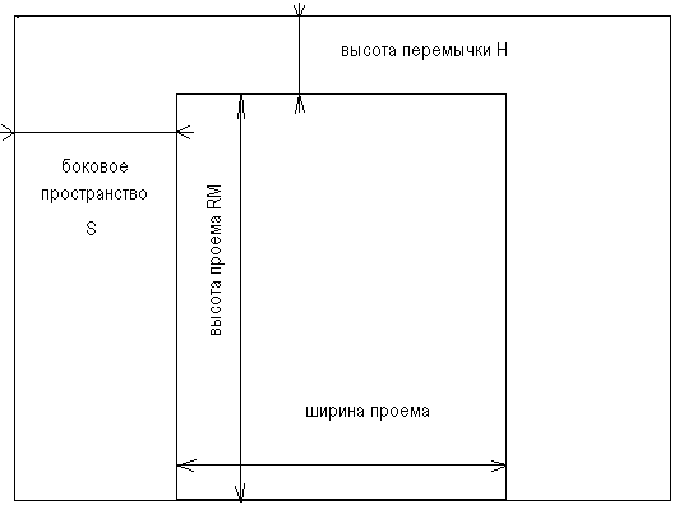

Необходимые размеры для монтажа: боковые пространства слева и справа минимум по 100 мм., перемычка (притолока) минимум 100 мм.

Принцип работы

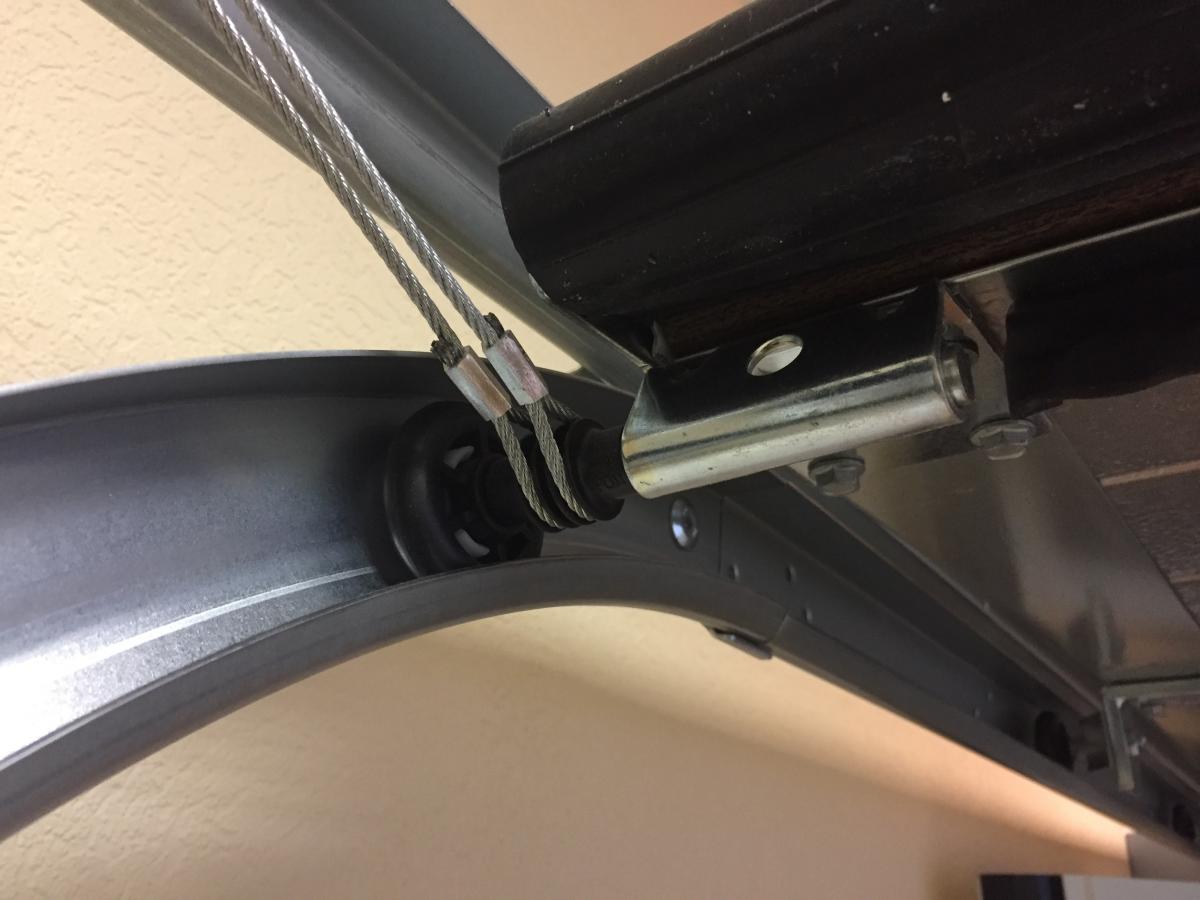

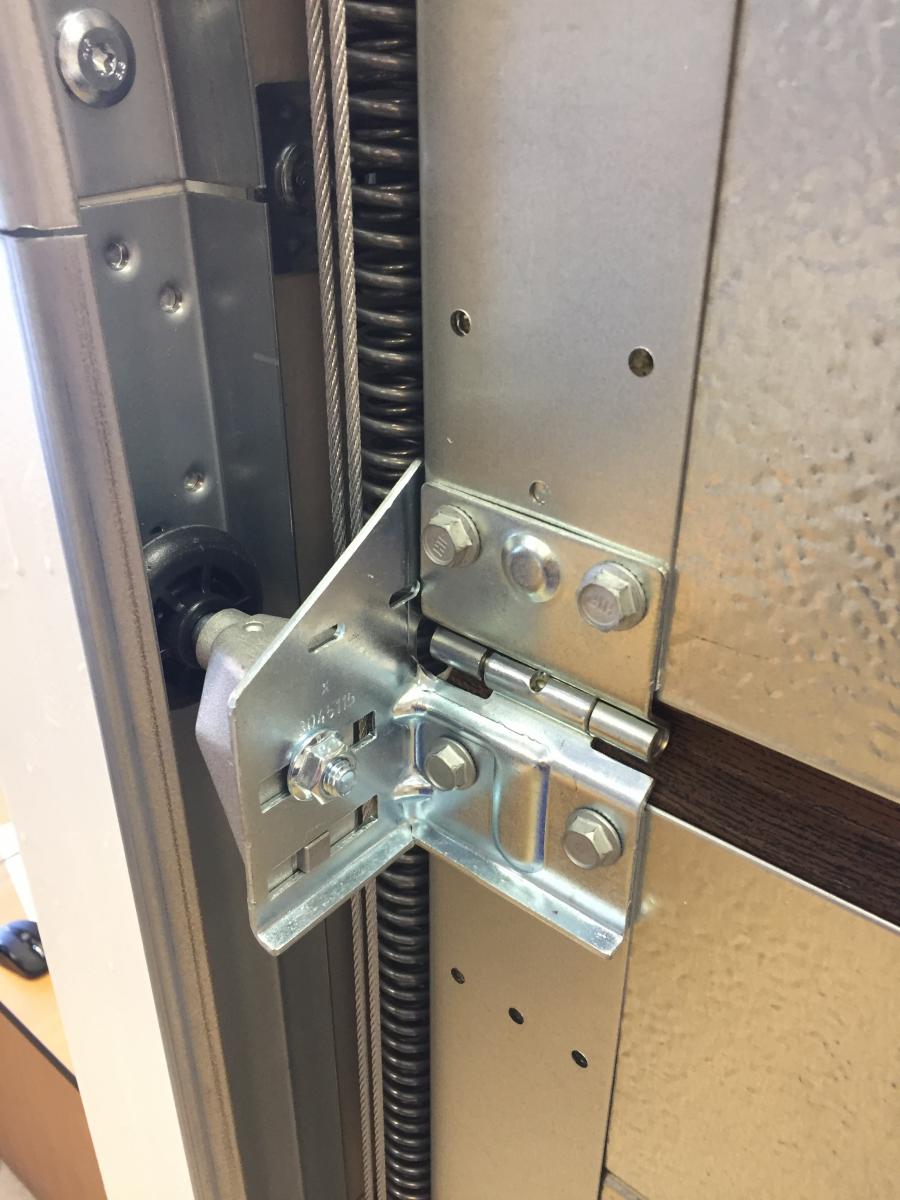

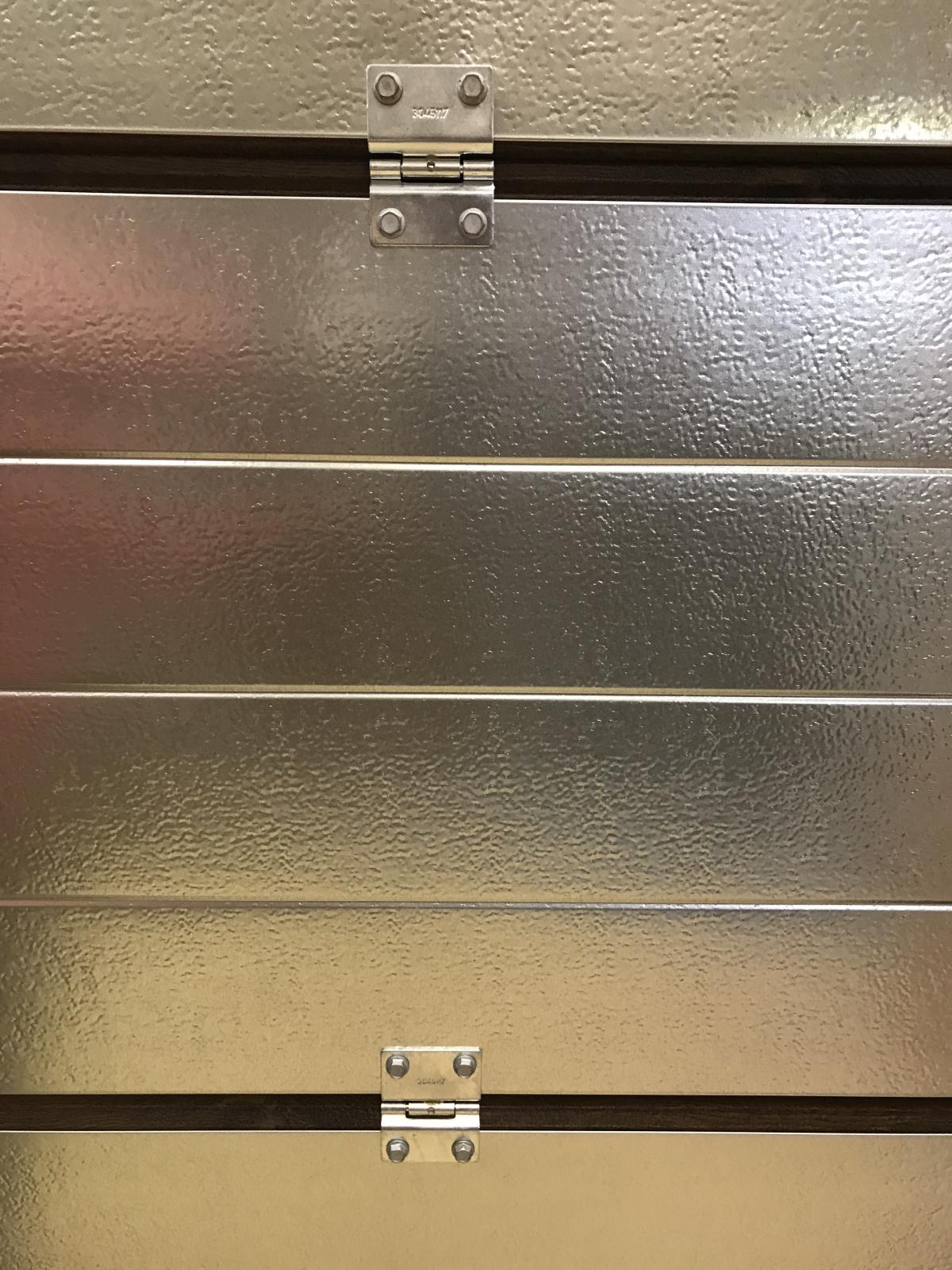

Полотно гаражных ворот собирается из секций, секции соединяются между собой петлями. По бокам на секции монтируются ролики. Ролики заходят в направляющие, по которым и происходит движение полотна ворот.

Особенности конструкции

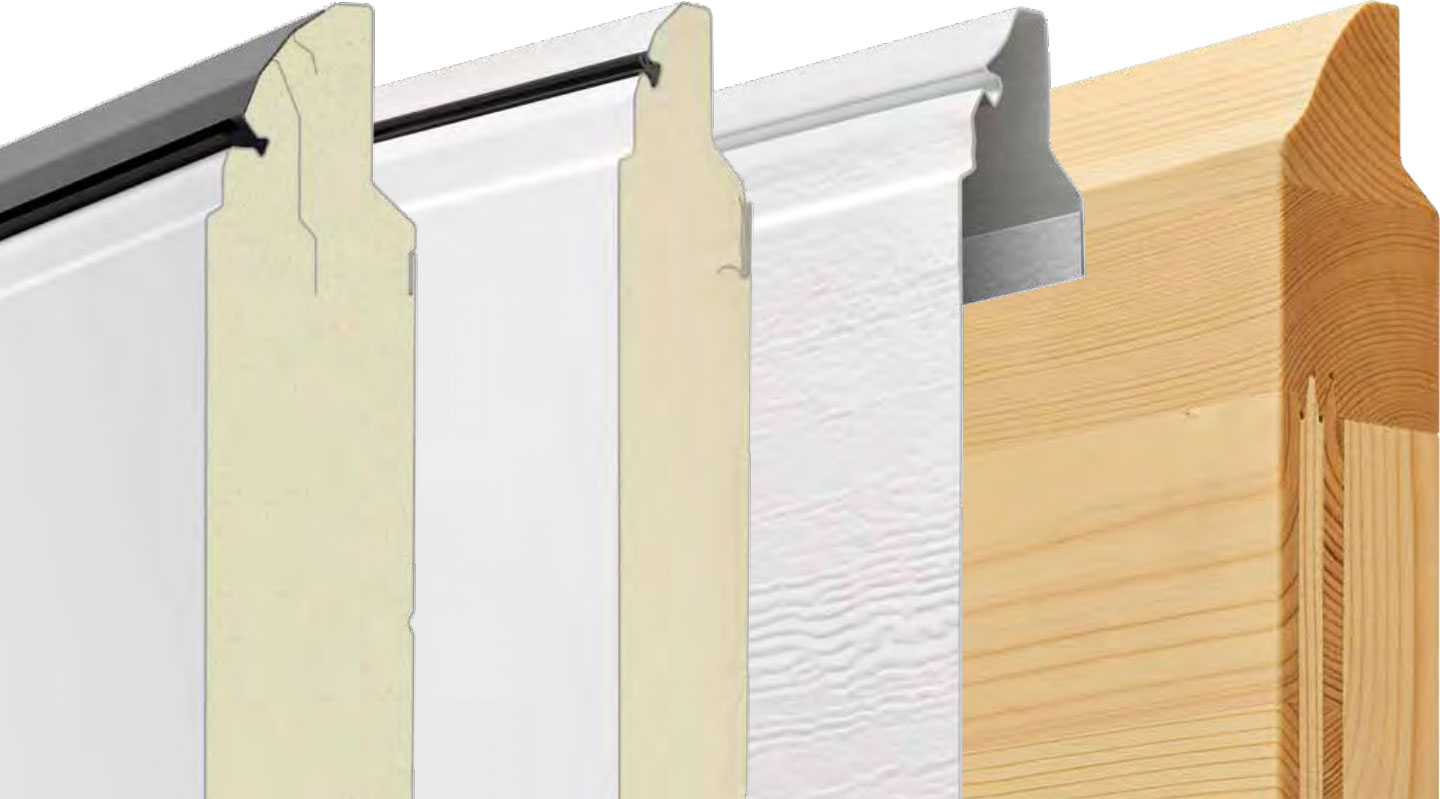

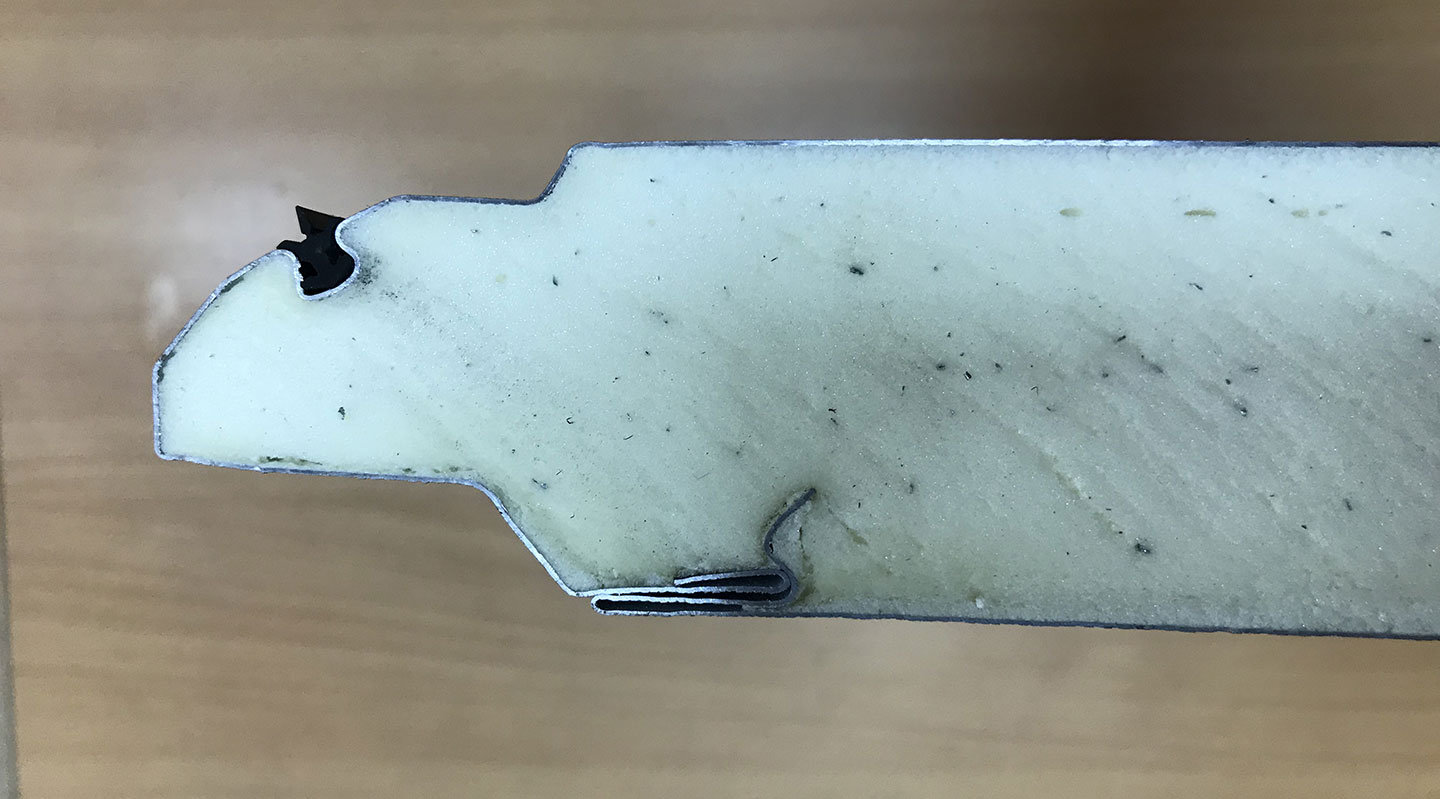

Ворота открываются вверх, поэтому они еще называются Подъемными. Полотно ворот может состоять из одностенных секций (холодные ворота), из сэндвич панелей (тёплые ворота) толщиной 40, 42, 45 и 67 мм. и из массива дерева с толщиной до 20 мм. Сэндвич панели изготавливаются из листов оцинкованной стали с грунтовочным или полиуретановым покрытием. Эти покрытия обеспецивают защиту секций от сквозной коррозии.

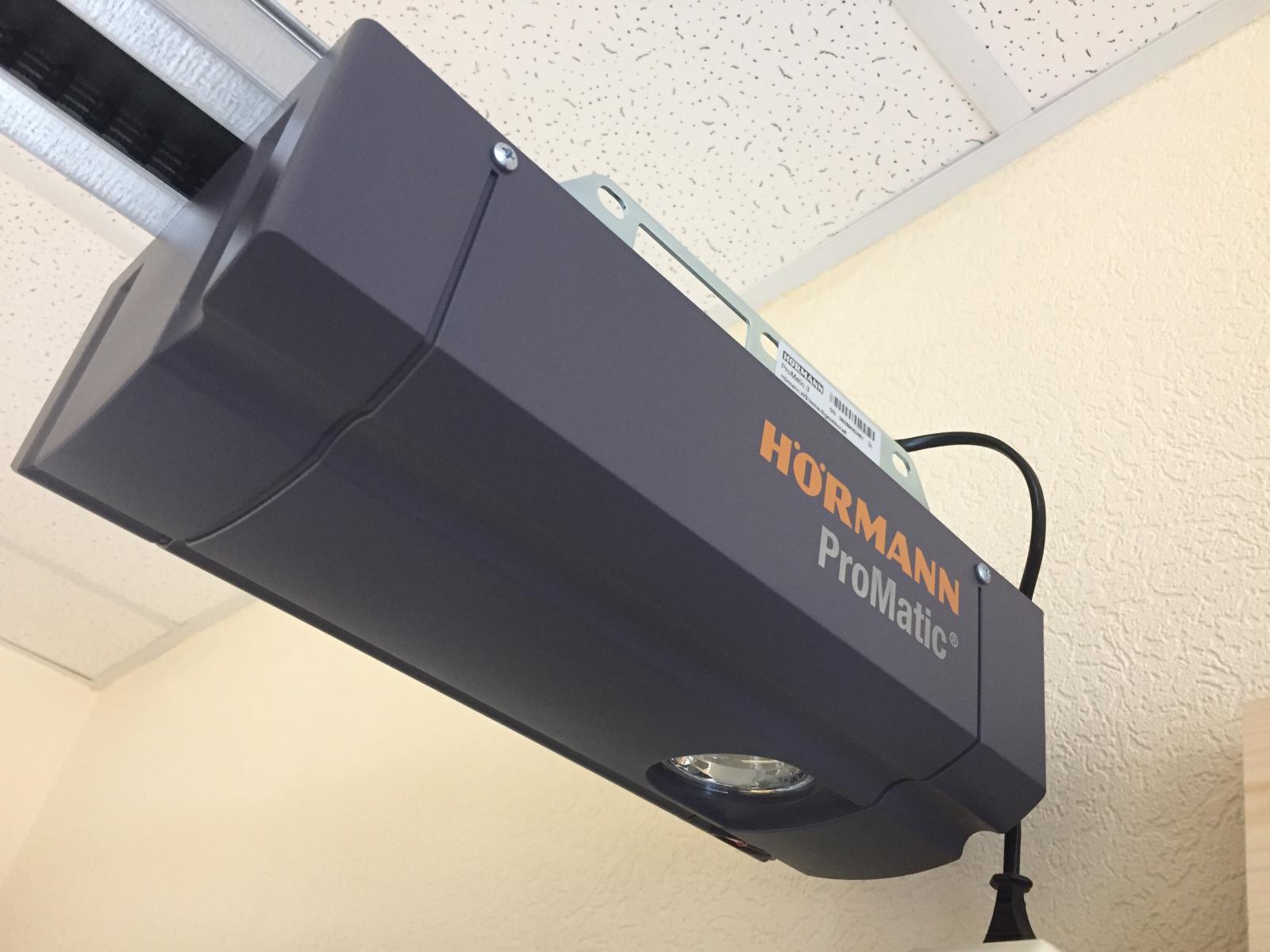

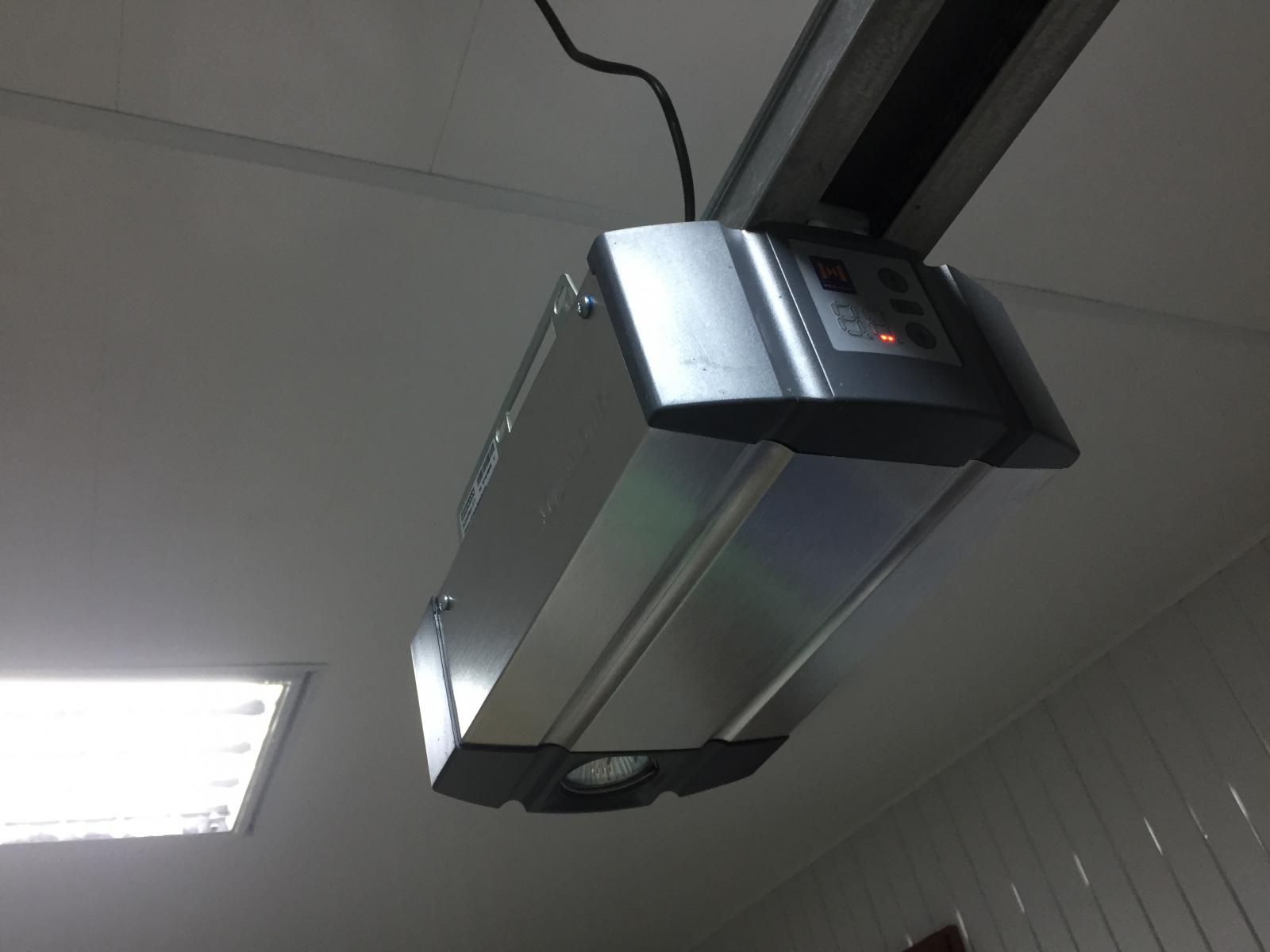

Ворота могут быть механические – с ручным управлением или оснащены приводом, такие ворота называют автоматические ворота.

Максимальные размеры ворот по ширине 7000 мм., по высоте 3250 мм. Ворота с бόльшими размерами будут уже промышленными воротами с максимальными размерами до 10000 мм. по ширине и 8000 мм. по высоте.

Размер ворот является определяющим фактором стоимости самих ворот. Чем больше ворота, тем они будут стоить дороже. К тому же на большие ворота устанавливаются более мощные приводы.

Экономия на стандартных размерах. Это не миф!

При проектировании сооружения надо заранее учитывать, что у производителей есть сетка стандартных размеров.

Ширина

2500

2625

2750

3000

3250

3500

3750

4000

4250

4500

4750

5000

Высота

2000

●

●

●

●

●

●

●

●

●

●

●

2125

●

●

●

●

●

●

●

●

●

●

●

●

2250

●

●

●

●

●

●

●

●

●

●

●

2375

●

●

●

●

●

●

●

●

●

●

●

2500

●

●

●

●

●

●

●

●

●

●

●

2750

●

●

3000

●

Помимо этого, из всех стандартных размеров, на самые популярные размеры, производители дают дополнительные скидки. Разница может отличаться до 50%. К тому же они всегда в наличии на складах производителей и при этом есть выбор по цветам.

Приведем пример с расчетом стоимости ворот. Сравнение приведено в У.Е., так как абсолютно все производители, с том числе и российские, «привязаны» к курсам валют.

Вариант №1. Ширина 2900. Высота 2400. Цвет стандартный. С электрическим приводом. Нестандартный размер.

Вариант №2. Ширина 3000. Высота 2500. Цвет стандартный. С электрическим приводом. Лидер продаж.

Казалось бы, вариант №1 должен стоить меньше, так как ширина и высота ворот меньше на 100 мм., чем у ворот №2.

Но получается, что ворота №1 будут стоить 1380 у.е.. А ворота №2 890 у.е.. это на 55% дороже маленьких. К тому же не надо ждать их производство - они в наличии на складе. На лицо явное преимущество во всём.

Размеры ворот, которые у всех производителей входят в линейку «ХИТ ПРОДАЖ»:

Размер		ШИРИНА
		2500	2750	3000	4000	5000
Высота	2125	●	●	●		●
	2250	●	●	●		●
	2500	●	●	●	●	●
	3000			●

Эти размеры и рекомендуется закладывать в проект при строительстве.

Внешний вид

Гаражные ворота очень индивидуальны и имеют широкую цветовую гамму и большой выбор внешнего вида. (лучше переписать)

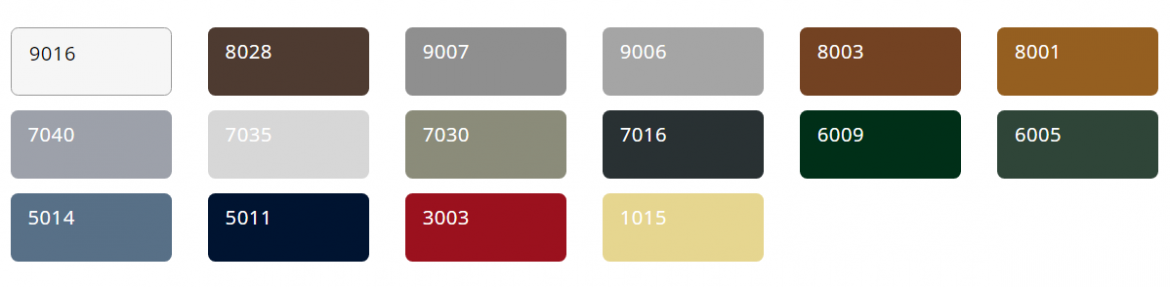

Цветовая линейка имеет практически бесконечное количество. Основные цвета у всех основных производителей: RAL 9016, 9003 - Белый, 9006 Цвет белого алюминия, 9007 Цвет серого алюминия, 8003 Кирпичный, 8028, 8017 и 8014 Коричневые цвета, 8001 Цвет охры, 7035 Светло-серый, 7016 Цвет серого антрацита, 7030 Цвет серого камня, 7040 Серый, 6005 Цвет мха, 6009 Цвет хвои, 5014 Сизый, 5011 Стальной голубой, 3003 Рубиново-красный, 1015 Цвет светлой слоновой кости) и дополнительно есть 5 цветов с отделкой под дерево Decograin: Светлый дуб, Золотой дуб, Темный дуб, Ночной дуб (Венге), Красное дерево. И один цвет с металлическим эффектом Titan Metallic CH703. Как опция, за дополнительную плату, все производители красят ворота во все цвета карты RAL.

Наружная отделка

Существует несколько основных видов наружной отделки панелей. Это S-гофр, М-гофр, L-гофр, Т-гофр, D-гофр, микроволна и Кассета (Филенка).

Кроме этого, можно выбрать и заказать:

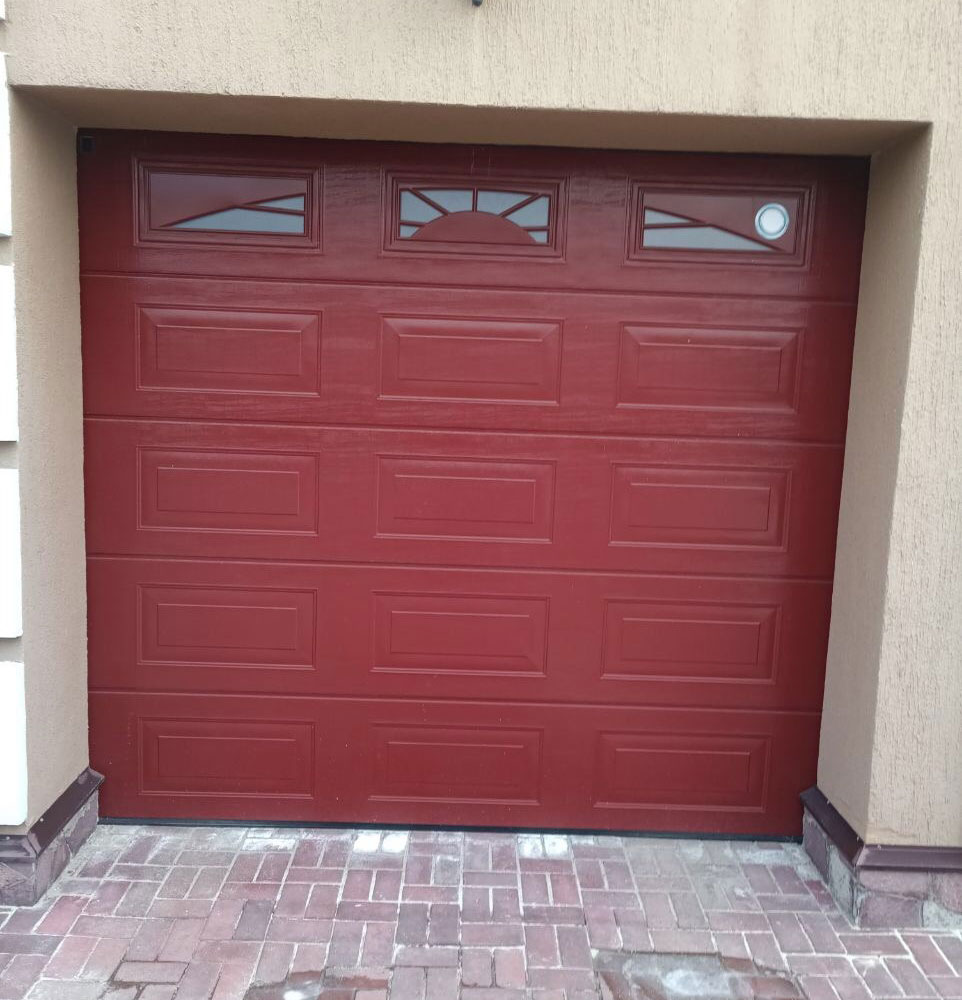

• Секции с остеклением. Причем остекление из пластмассы DURATEC имеет специальное покрытие, которое очень стойкое к царапинам и за счет этого сохраняет прозрачность на долгие годы.

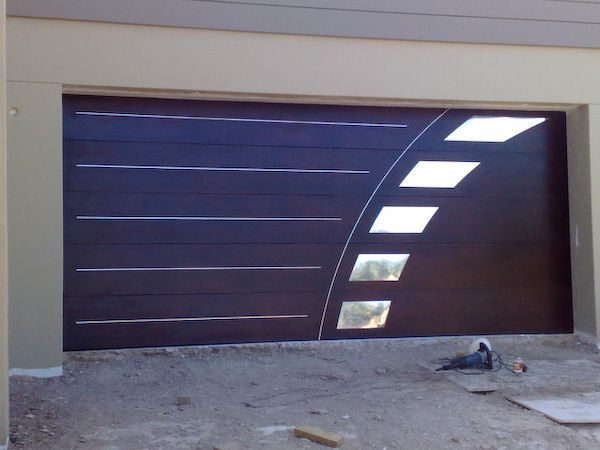

• Секции с дизайнерскими элементами, со сплошными и частичными вставками из нержавеющей стали и вставками под дерево.

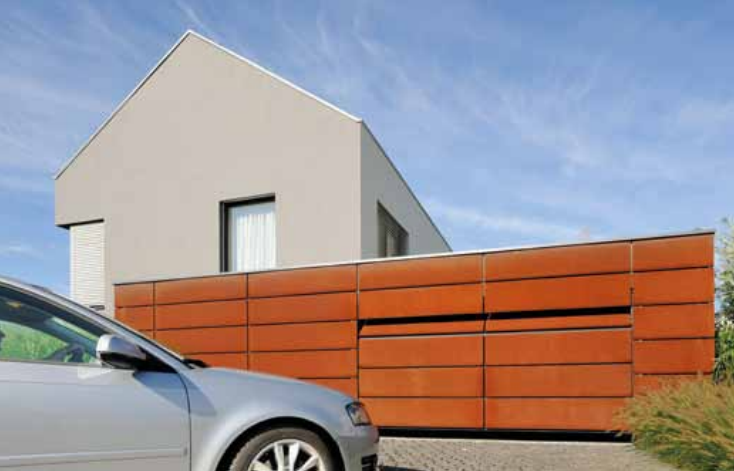

Эксклюзивная отделка ворот

У производителя Хёрманн, можно заказать гаражные ворота с возможностью отделки лицевой части тем же материалом, которым отделан фасад здания. Тем самым достигается эффект невидимости ворот. От заказчика требуется информация о материале облицовки: толщина, размер и удельный вес на квадратный метр. Остальное рассчитают конструкторы завода. Монтаж фасада ворот производится на горизонтальные профили. При необходимости в комплект добавляются профили для вертикального монтажа. Монтаж облицовки выполняется заказчиком. Основой этих ворот служит конструкция ALR с сэндвич панелями толщиной 26 мм., что придает конструкции достаточную теплоизоляцию.

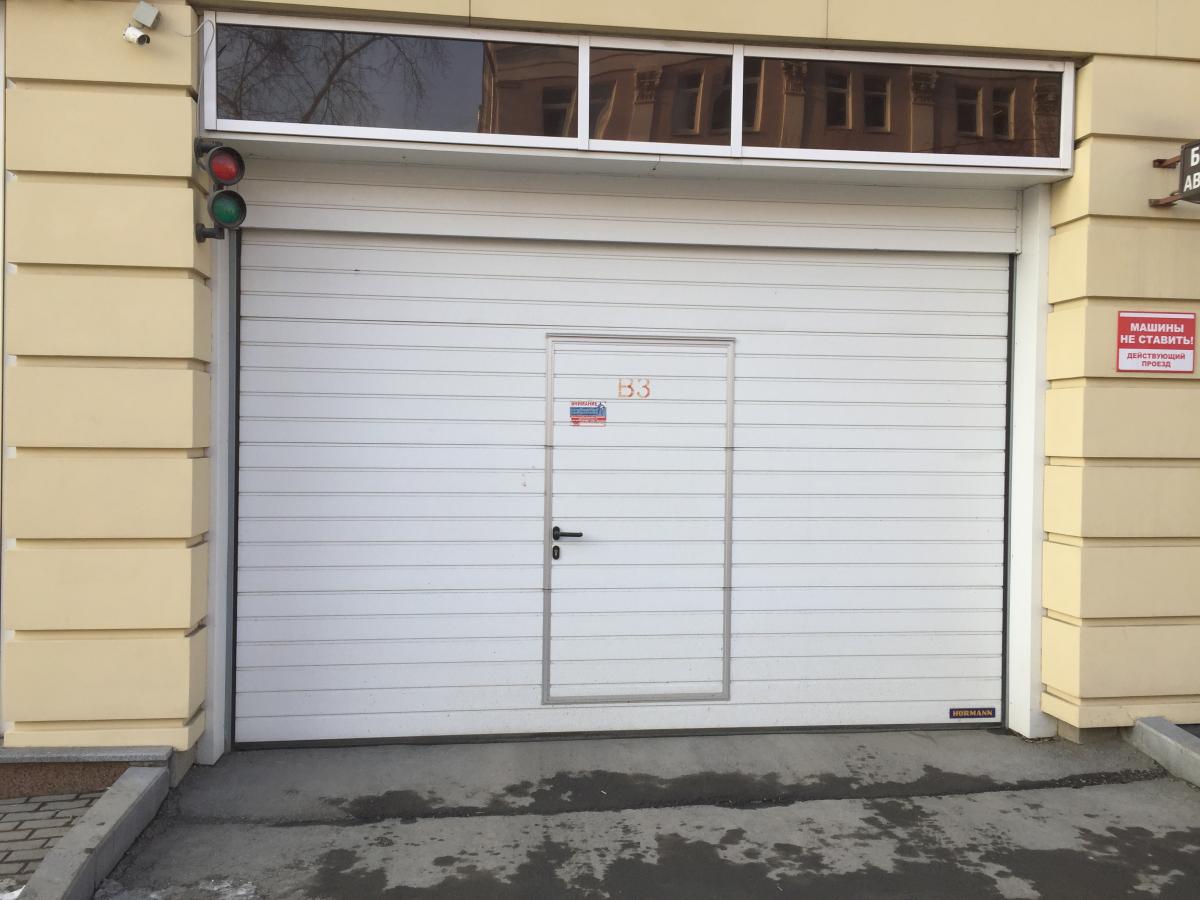

Калитка

При необходимости в конструкцию ворот может быть добавлена калитка. Калитка позволяет, не открывая ворот, обеспечить доступ в гараж. Конструкции калиток бывают с порогом и без порога. Сторона открывания калитки всегда и у всех производителей только наружу вправо или влево. Все калитки оснащаются замком и доводчиком. Надо учитывать, что наличие калитки в воротах утяжеляет конструкцию ворот, ослабевает ее жесткость и создает дополнительные мостики холода. А из-за увеличения веса ворот, требуется более мощный привод.

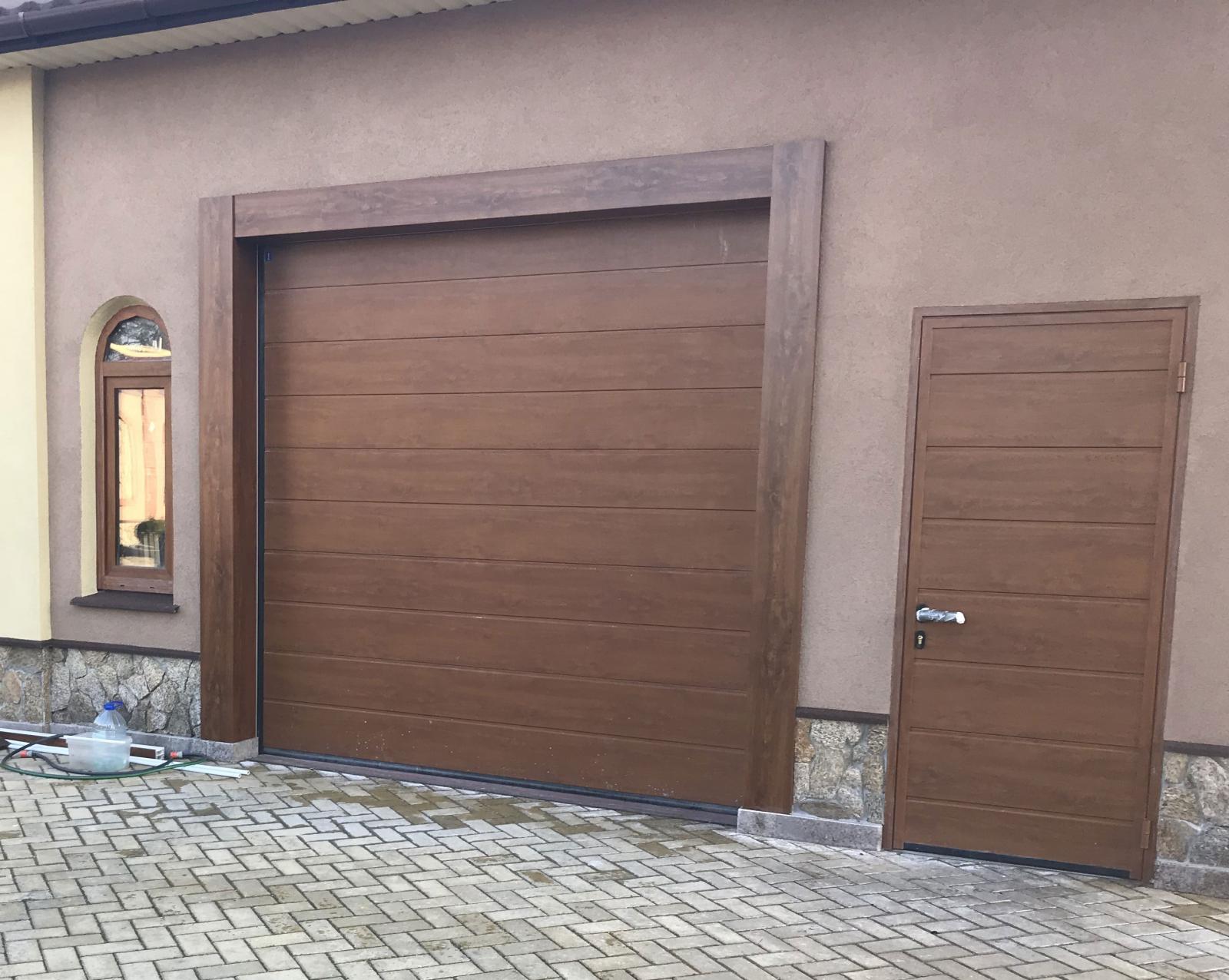

Мы рекомендуем в таких случаях устанавливать вместо калитки боковую дверь, которую можно сделать с внешним видом как у ворот:

Экономия энергоресурсов

При выборе ворот важное место занимает характеристика по теплоизоляции. Сэндвич панели ворот заполняются пенополиуретаном, который имеет очень высокую теплоизоляцию. Поэтому у всех секционных ворот очень хорошая теплоизоляция. Каждый производитель этого достигает разными путями.

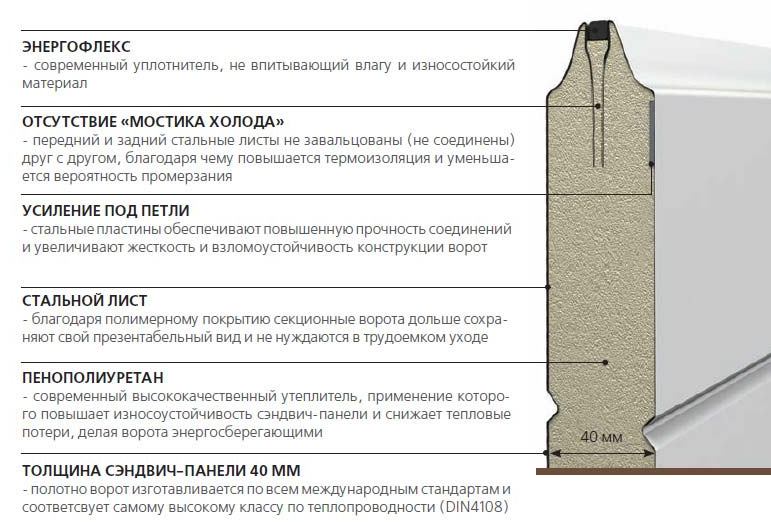

Одни производители создали секции ворот с отсутствием мостика холода, когда наружный лист сэндвич панели механически не соединяется с внутренним листом. Такие энергосберегающие сэндвич панели есть у Дорхан и Хёрман.

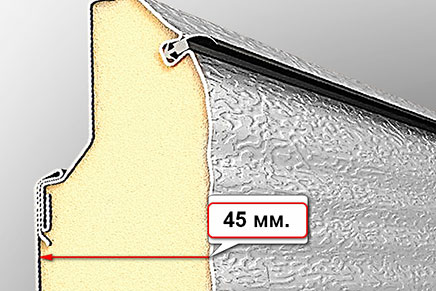

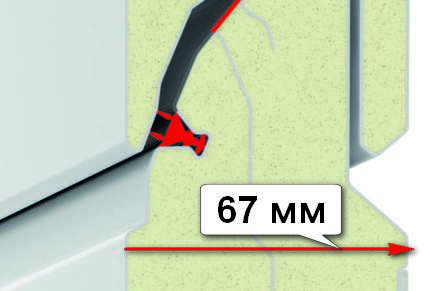

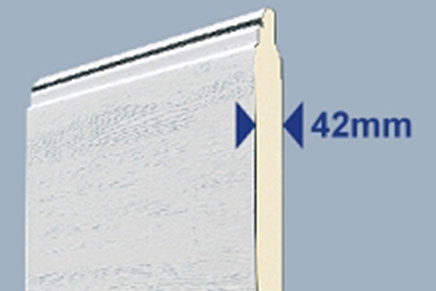

Другие производят ворота с более толстыми секциями 42, 45 и 67 мм. Это Алютех и Хёрманн.

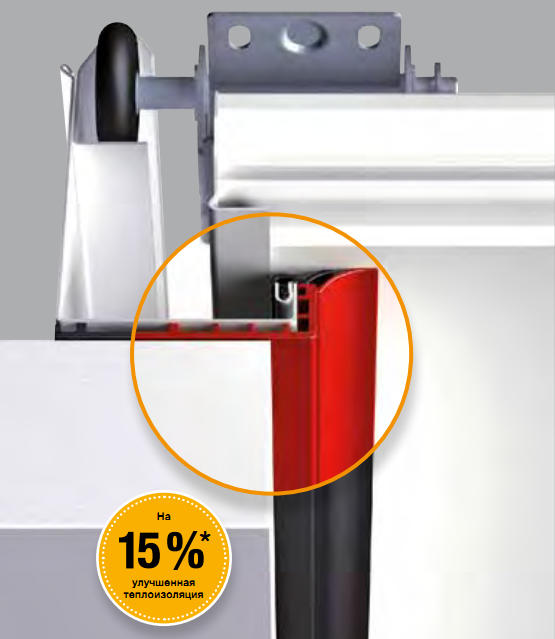

Есть комплексные предложения: без мостика холода, с толщиной секции 67 мм и конструкцией ThermoFrame, которая создает дополнительную теплоизоляцию конструкции ворот по всему периметру. На сегодня эта конструкция ворот является самой теплой из всего, что предлагается. Это решение эксклюзивно предлагает Херманн.

Типы направляющих

Существует множество типов направляющих. Основные и часто встречающиеся – это направляющие с пружинами растяжения Z.

Стандартная направляющая с системой торсионных пружин N.

Низковедущая направляющая с системой торсионных пружин L

Высоковедущая направляющая с системой торсионных пружин Н

И целый ряд направляющих для тех случаев, когда требуется нестандартное решение: наличие фальш-панели, скошенного уклона проема ворот. Для этого подойдут направляющие BZ, BL, SN, SL. Эти решения предлагает только Хёрманн.
